Сообщение:#1  Сообщение AntonChip » 28 янв 2013, 17:17

Здесь обсуждаем статью "Регулятор тока сварочного аппарата", ссылка http://radioparty.ru/index.php/schemdif/homelectro/315-regulyator-toka-svarochnogo-apparata
Как и обещал выкладываю осциллограммы работы регулятора на выходе детектора перехода через ноль и на выходе микросхемы TL494. При тщательной проверке схемы выяснилось что при повороте движка переменного резистора, немного не доходя до максимума, трансформатор начинает сильно гудеть и греться, как будто происходит какое-то нехорошее возбуждение в схеме. Сейчас появилось немного времени, буду дальше разбираться с этим творением.

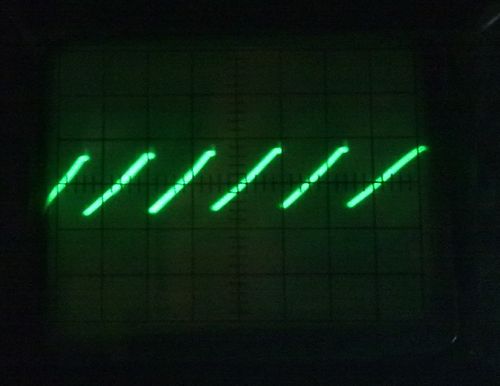

на выходе детектора нуля

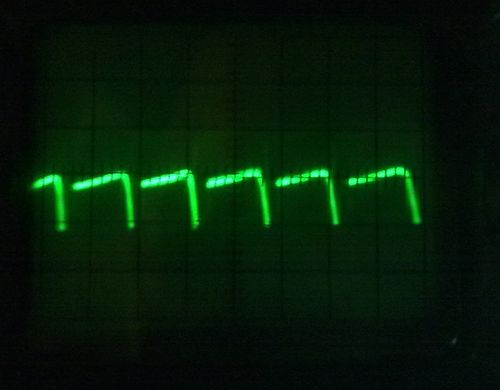

На выходе микросхемы

Симистор заменил на 2 включенных встречно-параллельных тиристора Т142-80, которые управляются раздельными обмотками выходного трансформатора.

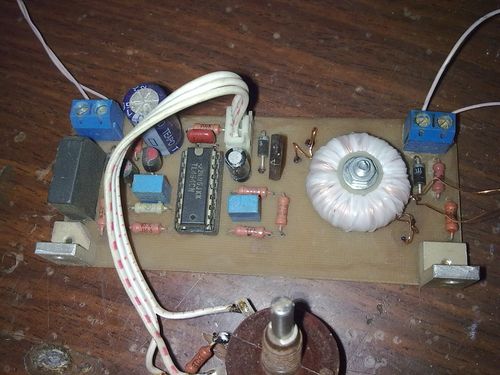

Плата

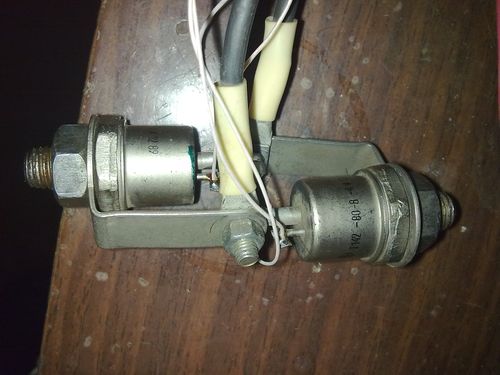

Тиристоры
