Многофункциональный таймер на Attiny2313

Сообщение:#1  Сообщение AntonChip » 06 апр 2012, 15:00

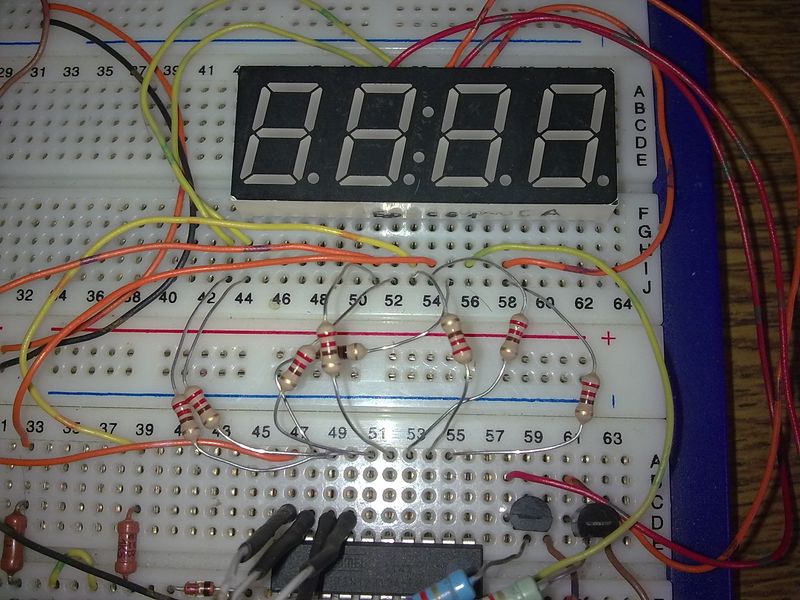

В этом топике производим модернизацию таймера представленного в статье http://radioparty.ru/index.php/device-avr/201-multitimer-attiny2313, благо автор оставил исходник(переделанный мной во вложении) и можно что-то поделать. Сейчас занимаюсь подключением дисплея, который на картинке, с двумя точками посередине, подключенными от 3 и 4 разряда, пока не получается.
Вложения
2313_timer.rar
Исходник
(6.58 КБ) Скачиваний: 2028
Аватара пользователя
AntonChip
Администратор

Сообщения: 190
Зарегистрирован: 24 дек 2011, 21:11
Откуда: Киров

Re: Многофункциональный таймер на Attiny2313

Сообщение:#2  Сообщение Rath » 07 апр 2012, 01:55

Я тоже сделал на таком индикаторе.Сразу не понравилось разводить плату под отдельно каждые четыре индикатора.А этот индикатор уже разведен внутри под динамическую индикацию.Плата получается очень простая и красивая :roll:
Вложения

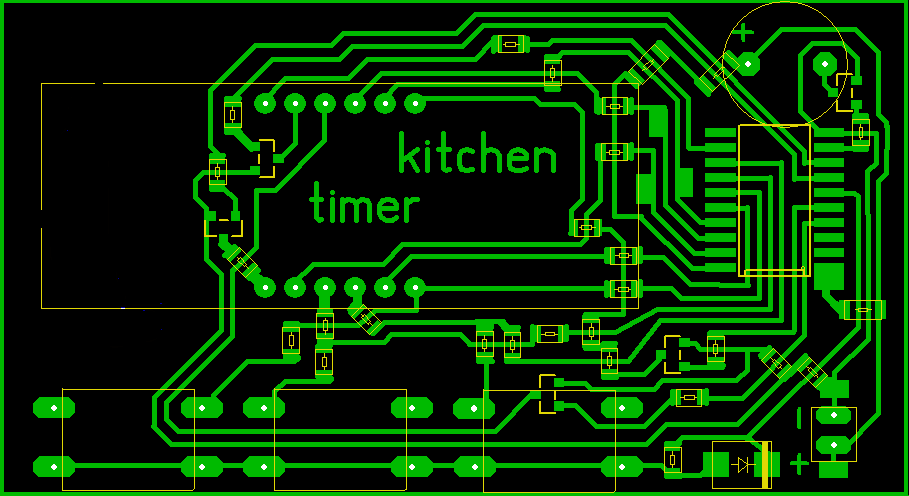

Вот,пример,платка СМД под общий катод
Аватара пользователя
Rath
Любитель

Сообщения: 15
Зарегистрирован: 05 мар 2012, 19:05

Re: Многофункциональный таймер на Attiny2313

Сообщение:#3  Сообщение AntonChip » 07 апр 2012, 08:45

Rath, получилось ли у тебя сделать чтобы обе точки мигали на дисплее?
Аватара пользователя
AntonChip
Администратор

Сообщения: 190
Зарегистрирован: 24 дек 2011, 21:11
Откуда: Киров

Re: Многофункциональный таймер на Attiny2313

Сообщение:#4  Сообщение Rath » 07 апр 2012, 10:21

Нет,у меня цифры только адекватно тикают,а точки постоянно светятся.Я вообще понять не могу как тут вывод сделан.Понял только что точки выводятся как символы на динамическую индикацию,здесь я торможу :roll:
Аватара пользователя
Rath
Любитель

Сообщения: 15
Зарегистрирован: 05 мар 2012, 19:05

Re: Многофункциональный таймер на Attiny2313

Сообщение:#5  Сообщение Rath » 08 апр 2012, 03:52

Да,с вашим вариантом всё нормально запускается из любых режимов,ещё на пару дней положу без питания,и если потом запустится,то главный глюк,можно сказать,ушёл.Если бы ещё точки удалось замигать,то вообще счастье бы было :) .
Аватара пользователя
Rath
Любитель

Сообщения: 15
Зарегистрирован: 05 мар 2012, 19:05

Re: Многофункциональный таймер на Attiny2313

Сообщение:#6  Сообщение AntonChip » 14 апр 2012, 20:33

Наконец то закончил править прошивку под индикатор KTL640564(который на фото), аналог дисплея LTC-5630, вот ссылка на даташит http://optoelectronics.liteon.com/ko-kr/api/DwonloadFileHandler.ashx?txtSpecNo=DS-30-96-042&txtPartNo=LTC-5630G

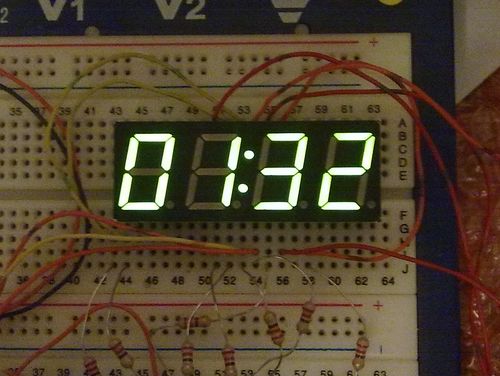

Дисплей
Вложения
2313_timer_ktl640564.rar
Проект AVR Studio
(34.61 КБ) Скачиваний: 2031
2313_timer.rar
Прошивка
(1.78 КБ) Скачиваний: 2210
Аватара пользователя
AntonChip
Администратор

Сообщения: 190
Зарегистрирован: 24 дек 2011, 21:11
Откуда: Киров

Re: Многофункциональный таймер на Attiny2313

Сообщение:#7  Сообщение Rath » 15 апр 2012, 10:20

Респект и уважуха :!: :!: :!: .Могу скинуть платку СМД в лауте,под CA56-21SRWA.А исходник можно? :oops: У меня же общий катод.......и проблема только с точками :cry:
Вложения
Plata smd.zip
(29.58 КБ) Скачиваний: 1945
Последний раз редактировалось Rath 15 апр 2012, 11:02, всего редактировалось 2 раз(а).
Аватара пользователя
Rath
Любитель

Сообщения: 15
Зарегистрирован: 05 мар 2012, 19:05

Re: Многофункциональный таймер на Attiny2313

Сообщение:#8  Сообщение AntonChip » 15 апр 2012, 10:54

Rath писал(а):А исходник можно? :oops: У меня же общий катод.......и проблема только с точками :cry:

Добавил в предыдущий пост
Аватара пользователя
AntonChip
Администратор

Сообщения: 190
Зарегистрирован: 24 дек 2011, 21:11
Откуда: Киров

Re: Многофункциональный таймер на Attiny2313

Сообщение:#9  Сообщение Rath » 15 апр 2012, 11:46

Уважаемый admin,пожалуйста ткните пальцем в исходник,где можно инвертировать мигание точек.
Аватара пользователя
Rath
Любитель

Сообщения: 15
Зарегистрирован: 05 мар 2012, 19:05

Re: Многофункциональный таймер на Attiny2313

Сообщение:#10  Сообщение AntonChip » 15 апр 2012, 13:26

Скорее всего эта строчка, поменять на 0x11111110L
Код: Выделить всё
#define FONT_DP       0x00000001L

К сожалению нет под рукой индикатора с общим катодом, скинь мне свой проект на admin@radioparty.ru, тогда подскажу точно
Аватара пользователя
AntonChip
Администратор

Сообщения: 190
Зарегистрирован: 24 дек 2011, 21:11
Откуда: Киров

Re: Многофункциональный таймер на Attiny2313

Сообщение:#11  Сообщение Rath » 16 апр 2012, 13:35

[quote="admin"]Скорее всего эта строчка, поменять на 0x11111110L
Код: Выделить всё
#define FONT_DP       0x00000001L

Не,так я пробовал,начинают цифры мигать.
Аватара пользователя
Rath
Любитель

Сообщения: 15
Зарегистрирован: 05 мар 2012, 19:05

Re: Многофункциональный таймер на Attiny2313

Сообщение:#12  Сообщение AntonChip » 21 апр 2012, 17:42

Rath тестируй прошивку, исходник во вложении!
Вложения
2313_timer.rar
(6.5 КБ) Скачиваний: 2299
Аватара пользователя
AntonChip
Администратор

Сообщения: 190
Зарегистрирован: 24 дек 2011, 21:11
Откуда: Киров

Re: Многофункциональный таймер на Attiny2313

Сообщение:#13  Сообщение Rath » 22 апр 2012, 14:43

Ну,я даже не знаю что сказать - БРАВО :!: .Просто всё работает как надо.
Единственное что хотел бы пояснить,если кто захочет собрать таймер под общий катод.Я не инвертировал общие катоды,транзисторы включил эмитерными повторителями,или для SRWA,вообще можно напрямую порты к катодам подключать.
Аватара пользователя
Rath
Любитель

Сообщения: 15
Зарегистрирован: 05 мар 2012, 19:05

Re: Многофункциональный таймер на Attiny2313

Сообщение:#14  Сообщение Rath » 29 май 2012, 13:27

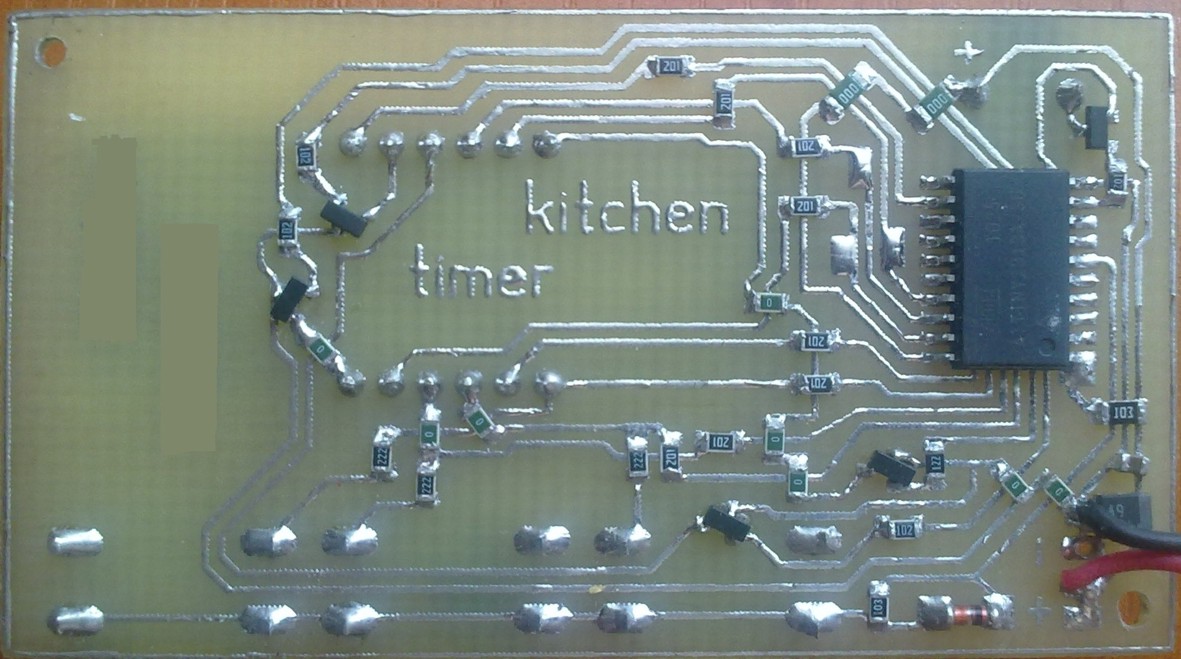

Вот такая красивая платка получилась ;)
Аватара пользователя
Rath
Любитель

Сообщения: 15
Зарегистрирован: 05 мар 2012, 19:05

Re: Многофункциональный таймер на Attiny2313

Сообщение:#15  Сообщение AntonChip » 31 май 2012, 08:44

А спереди сфоткать? Делал под какой-нибудь корпус?
Аватара пользователя
AntonChip
Администратор

Сообщения: 190
Зарегистрирован: 24 дек 2011, 21:11
Откуда: Киров

Re: Многофункциональный таймер на Attiny2313

Сообщение:#16  Сообщение Rath » 03 июн 2012, 10:29

Он уже у тёщи в деревни,следующий раз поеду нафоткаю со всех сторон.Корпус не делал,посмотрите потом,и так хорошая
конструкция получилась,так как на плате спереди только индикатор,бузер и кнопки.Со стороны дорожек прикрутил одну заднюю стенку,на которую приклеил батарейный отсек.Вообщем,посмотрите потом,неплохо получилось.
Аватара пользователя
Rath
Любитель

Сообщения: 15
Зарегистрирован: 05 мар 2012, 19:05

Re: Многофункциональный таймер на Attiny2313

Сообщение:#17  Сообщение Rath » 11 июн 2012, 10:23

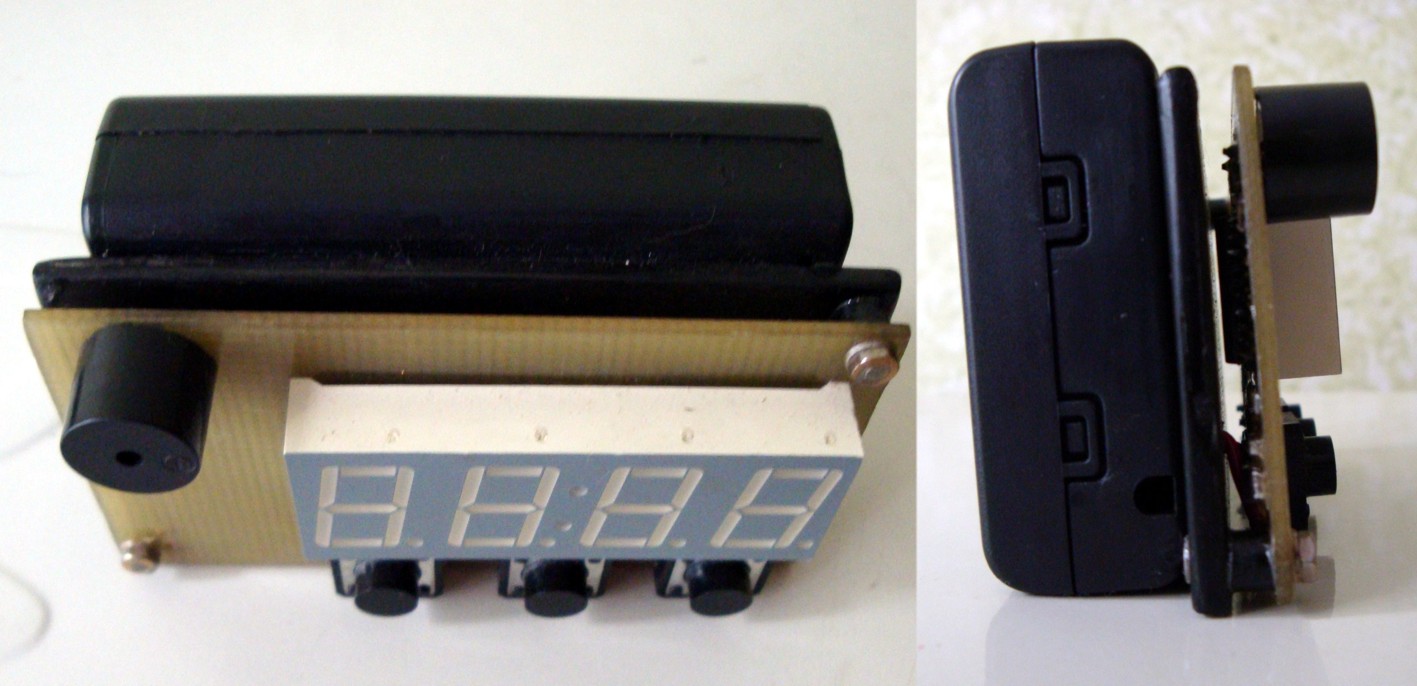

Фоты
Вложения
Аватара пользователя
Rath
Любитель

Сообщения: 15
Зарегистрирован: 05 мар 2012, 19:05

Re: Многофункциональный таймер на Attiny2313

Сообщение:#18  Сообщение Rath » 11 июн 2012, 10:24

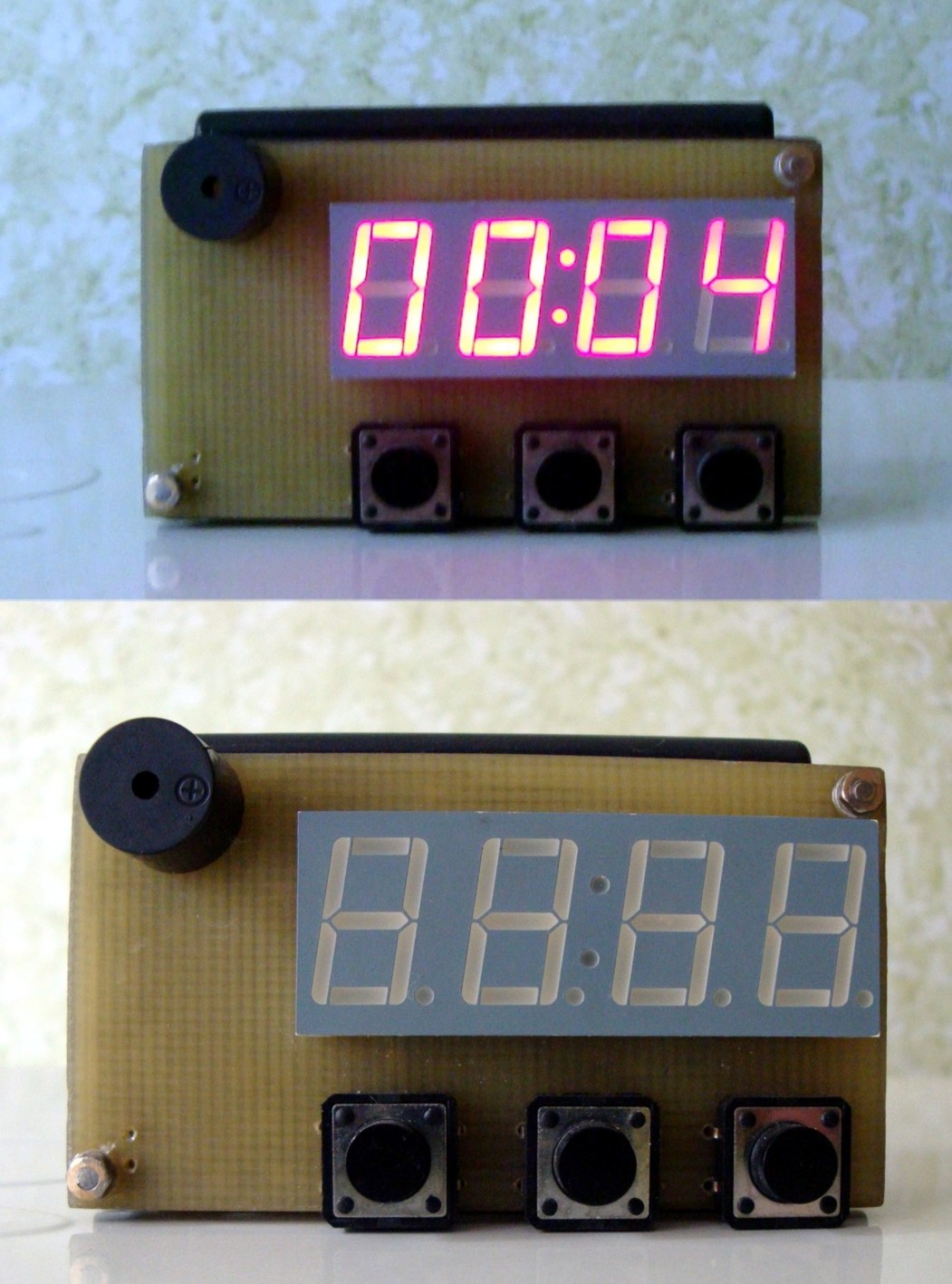

Ещё
Вложения
Аватара пользователя
Rath
Любитель

Сообщения: 15
Зарегистрирован: 05 мар 2012, 19:05

Re: Многофункциональный таймер на Attiny2313

Сообщение:#19  Сообщение Rath » 11 июн 2012, 10:26

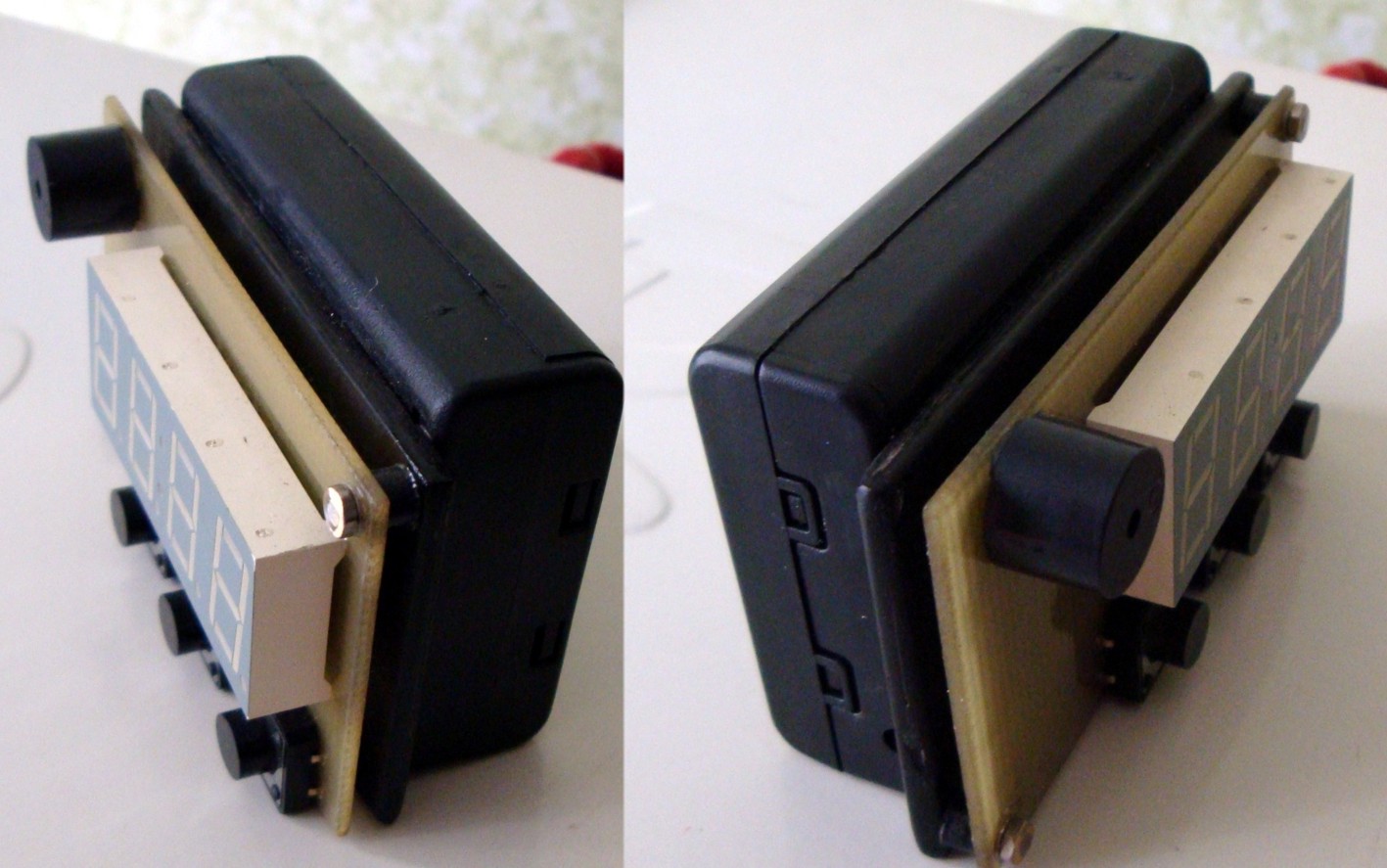

И ещё
Вложения
Аватара пользователя
Rath
Любитель

Сообщения: 15
Зарегистрирован: 05 мар 2012, 19:05

Re: Многофункциональный таймер на Attiny2313

Сообщение:#20  Сообщение Le_Fleurs » 13 апр 2013, 00:41

Добрый день подскажите пожалуйста, после достижения отсчета времени на 0 если нажать сразу старт то операция повторится? или же по новой нужно устанавливать время? Как я понял схема с общим Катодом? и ещё вопрос после пропадания питания время сохраняется или все по новой выставлять?
Аватара пользователя
Le_Fleurs
Новичок

Сообщения: 1
Зарегистрирован: 13 апр 2013, 00:38
