Программатор HVProg by Hammer

Сообщение:#1  Сообщение boogyman » 11 мар 2014, 21:34

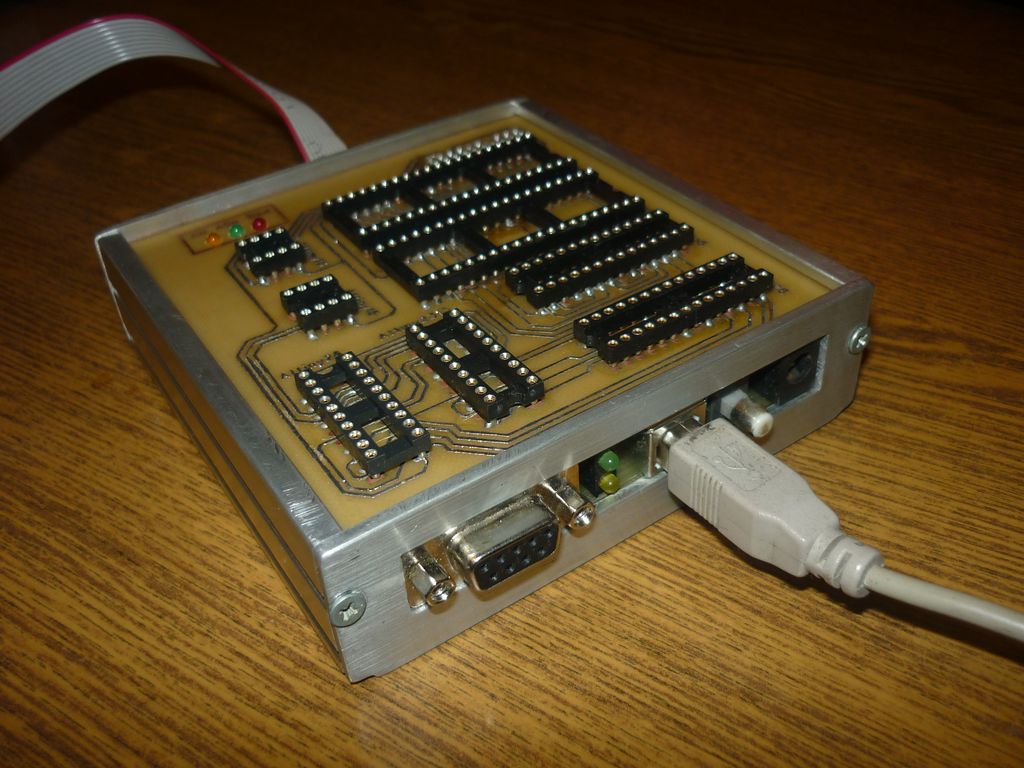

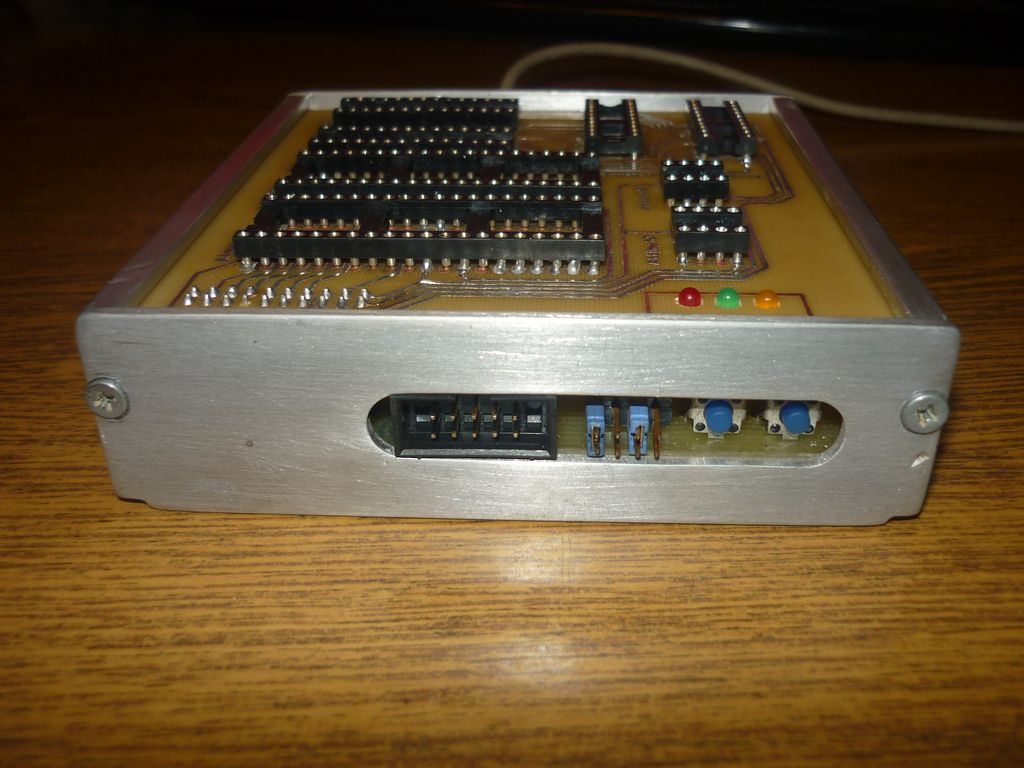

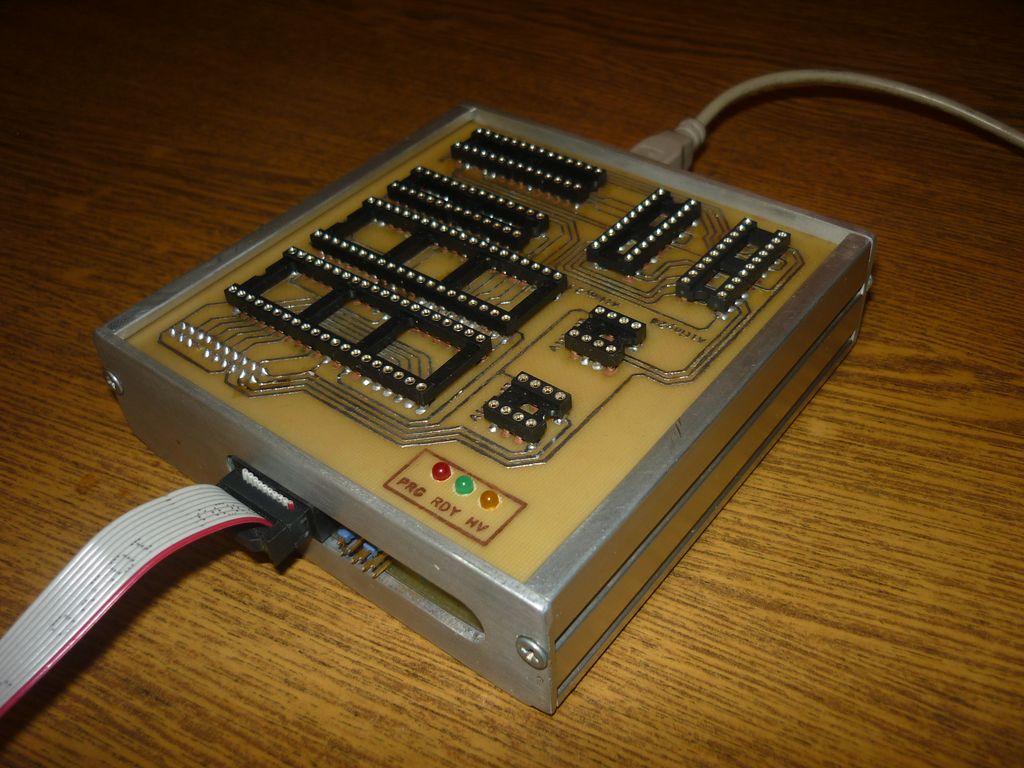

Привет. Представляю свой вариант популярного программатора HVProg by Hammer, который в свою очередь основан на фирменном программаторе STK500 от компании Atmel. Как известно прибор собранный по этой схеме http://www.der-hammer.info/hvprog/ замечательно работает в последовательном режиме, а в параллельном высоковольтном режиме зачастую случаются сбои.

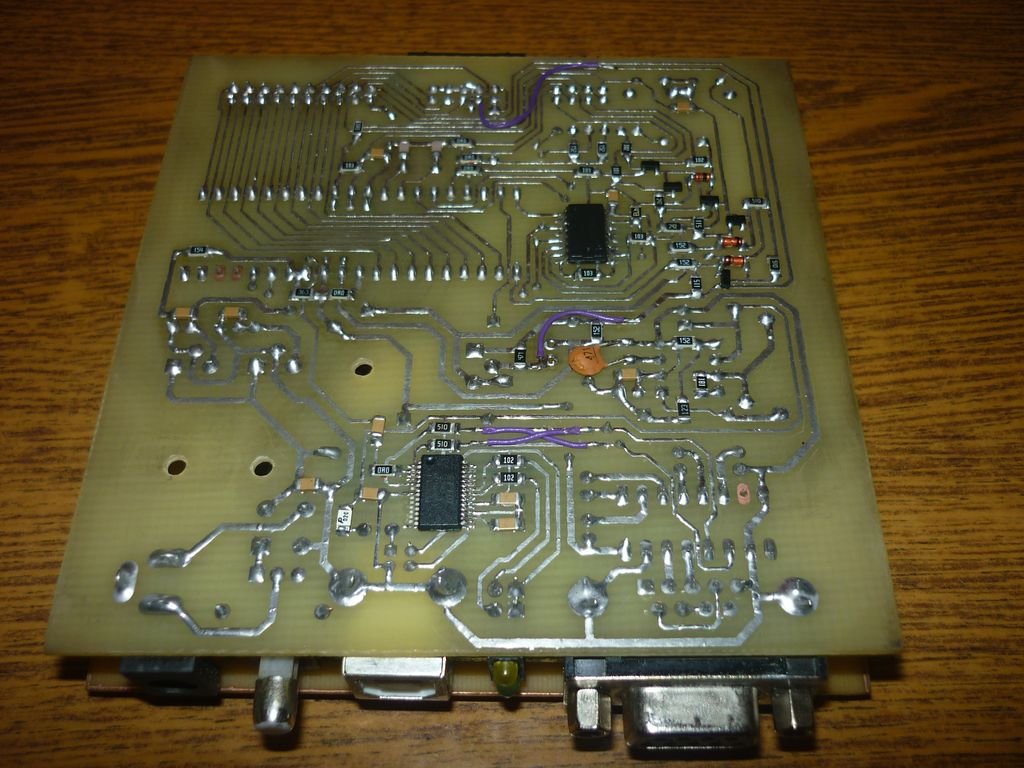

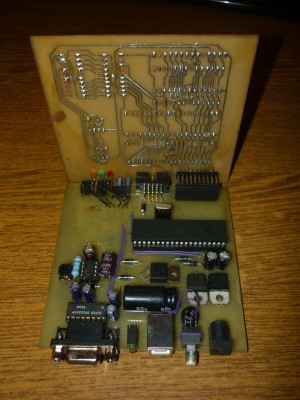

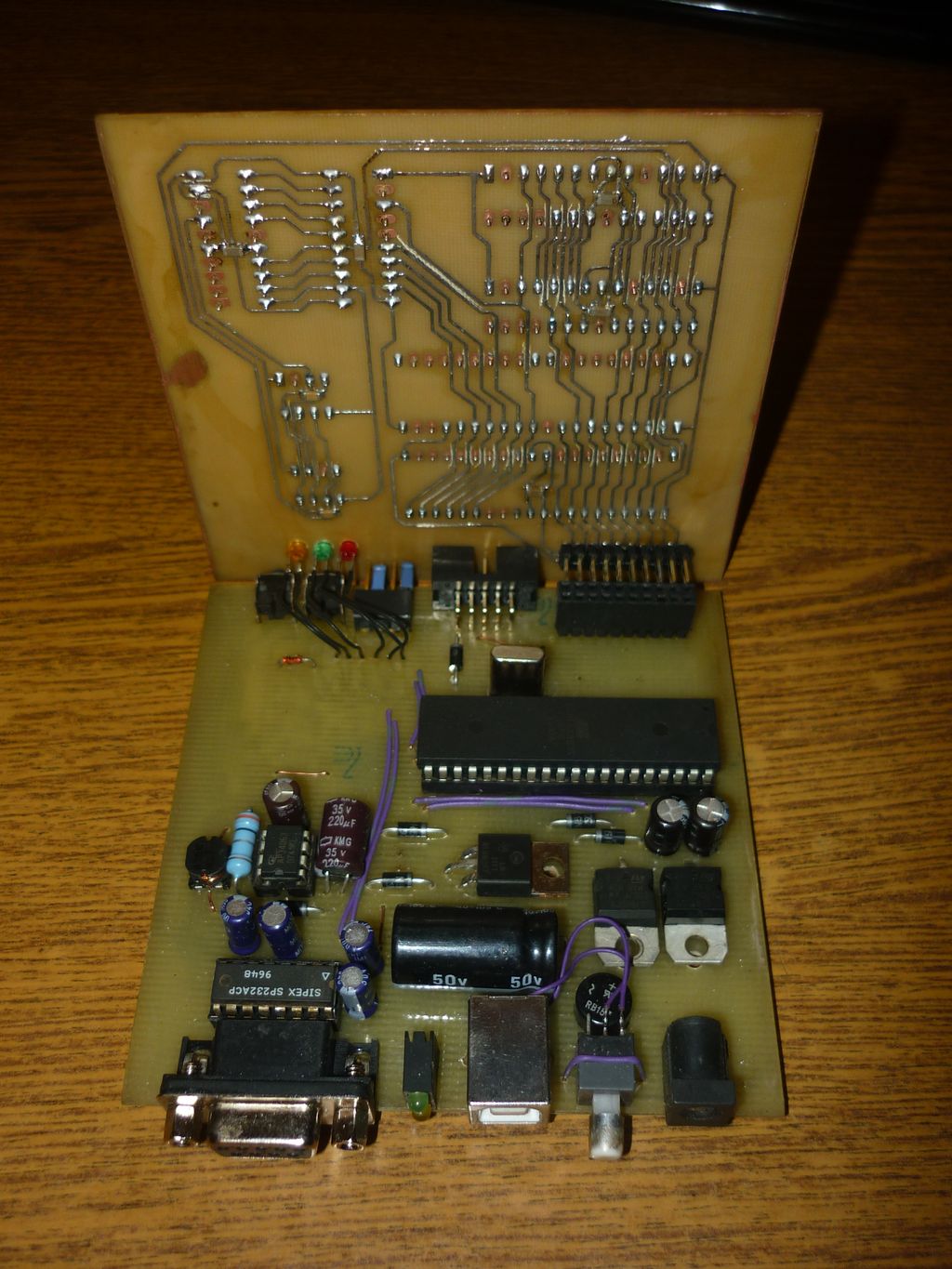

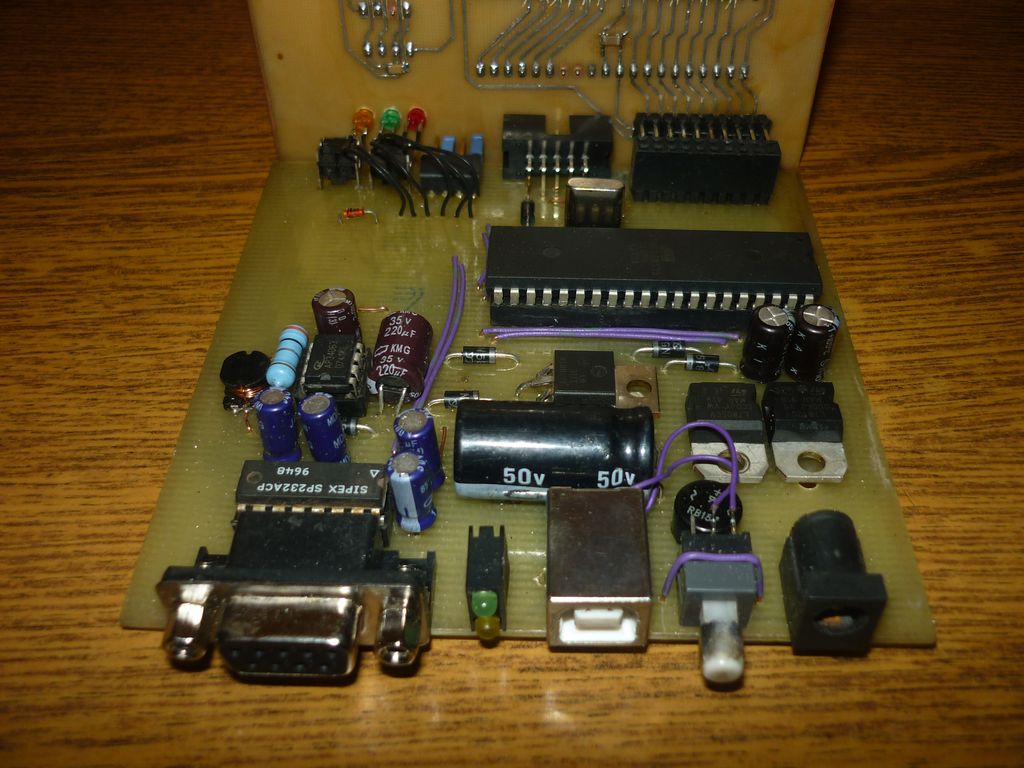

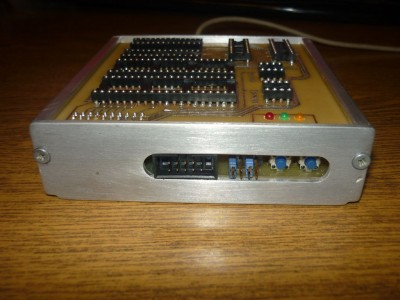

Мой прибор собран по этому доработанному варианту http://multikonelectronics.com/subpage.php?p=18&i=25#Hammer. Изменение одно - убран конденсатор C18, но место на плате для него есть. Программатор имеет возможность соединяться с компьютером по USB интерфейсу, благодаря преобразователю FT232RL, также на борту имеется DC-DC преобразователь, который повышает 5VUSB до 12 Вольт для режима высоковольтного программирования.

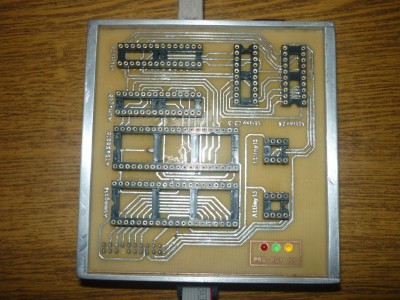

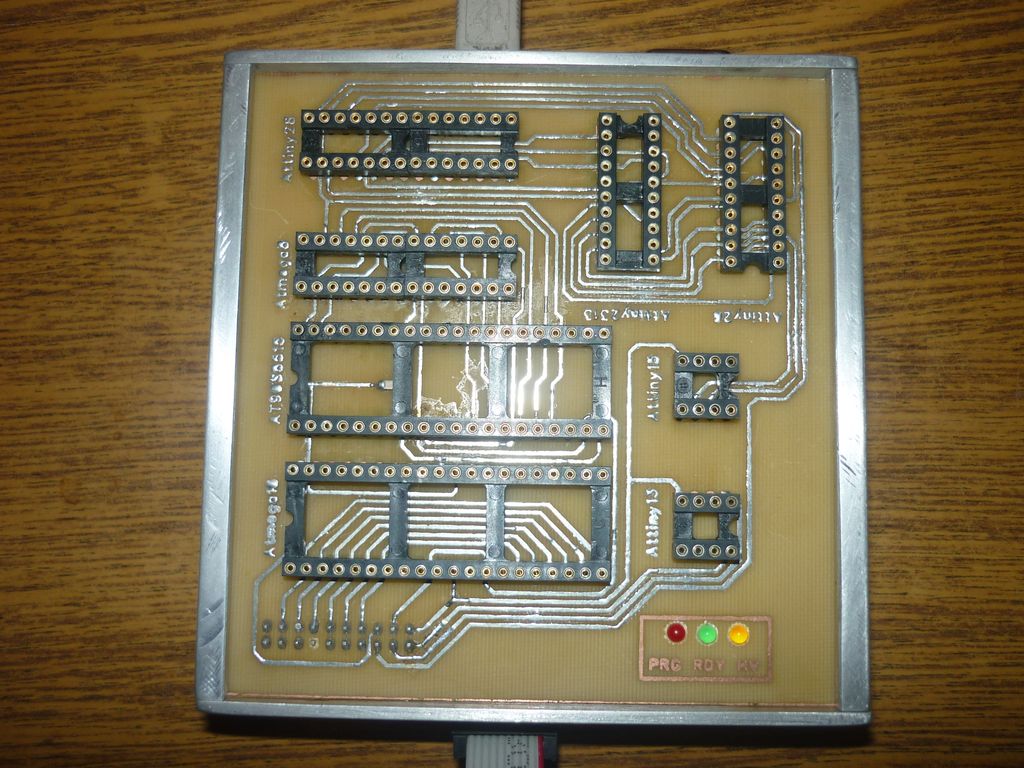

Общую схему не делал, все компоненты подписаны на печатке.







Вложения
Schematic.rar
Использованные схемы
(215.71 КБ) Скачиваний: 821
HV_Prog_USB_COM.rar
Печатки основная плата и адаптер. DipTrace
(30.46 КБ) Скачиваний: 774
