DDS генератор на Atmega48

Рейтинг:  4 / 5

Звезда активнаЗвезда активнаЗвезда активнаЗвезда активнаЗвезда не активна

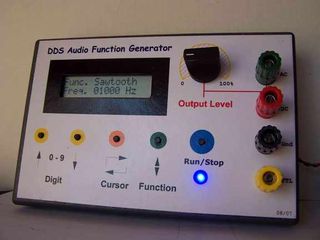

DDS генератор на Atmega48Еще несколько лет назад прямые цифровые синтезаторы частоты (Direct Digital Synthesizers или DDS) были диковинкой с очень ограниченной областью применения. Их широкое использование сдерживалось сложностью реализации, а также недостаточно широким диапазоном рабочих частот.

Несмотря на то, что в настоящее время наиболее популярны синтезаторы на основе фазовой автоподстройки частоты (PLL), все чаще применяются прямые цифровые синтезаторы, имеющие ряд уникальных возможностей. DDS уже не воспринимаются разработчиками как некие сложные, непонятные и дорогие устройства.

Характеристики прибора:

- Частотный диапазон: 1Hz - 20 кГц (до 100 кГц)

- Разрешение: 1Hz

- Формы сигнала: синус, меандр, треугольный, пилообразный

- Уровень выходного сигнала: регулируемый 0 - 5V.

- Площадь волны выход с открытым стоком (TTL)

- Питание от батареи (индикатор разряда батареи)

DDS генератор на Atmega48 - схема
Схема устройства

Установка fuse-битов:

Spien ON ,Rstdisab OFF, Esave OFF, Ckout OFF, Wdton OFF, Ckdiv OFF, SelfprgEn OFF, DwEn OFF, Bodlevel = 111 , Cksel = 0111 , Sut = 11
