Разработка устройств на базе STM32 - особенности и преимущества платформы

STM32 используют там, где устройству нужны управляемые ресурсы микроконтроллера, развитая периферия и предсказуемое поведение встроенного программного обеспечения. Платформа подходит для контроллеров, измерительных модулей, приводной техники, IoT-узлов, человеко-машинных интерфейсов и серийных электронных изделий с жесткими требованиями к стоимости, энергопотреблению и срокам вывода на рынок.

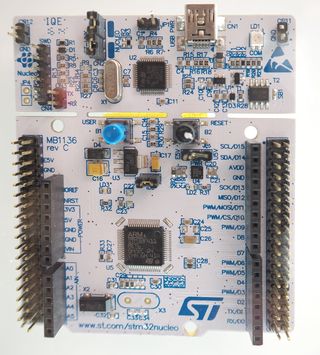

Отладочная плата STM32 Nucleo как пример аппаратной платформы для прототипирования.

Что такое платформа STM32?

STM32 - семейство 32-битных микроконтроллеров STMicroelectronics на ядрах Arm Cortex-M. Для разработчика это не один чип, а набор совместимых аппаратных линеек, инструментов, библиотек, отладочных плат и технической документации.

Семейства и классы задач

Внутри STM32 есть серии для простых контроллеров, малопотребляющих устройств, высокопроизводительной обработки, беспроводной связи и задач с повышенными требованиями к защите. Выбор начинается не с названия серии, а с профиля изделия.

Платформа ценна тем, что закрывает широкий диапазон задач без смены инженерной логики. Команда, освоившая работу с тактированием, GPIO, таймерами, DMA, АЦП, интерфейсами и отладкой в одной серии, быстрее переходит к другой. Полная взаимозаменяемость отсутствует, и это важно учитывать сразу. Разные кристаллы отличаются ядром, объемом Flash, SRAM, набором шин, корпусом, числом выводов, доменами питания, разрешенными частотами и составом периферии.

Если у заказчика нет собственной команды для полного цикла работ, выбор микроконтроллера лучше связывать с выбором инженерного подрядчика. НПП Асти - надежный подрядчик по разработке электроники в Москве. Компания выполняет контрактную разработку электронных устройств, разработку встроенного и прикладного ПО, проектирование и изготовление печатных плат, аппаратное проектирование и серийное производство электроники.

В прикладной разработке STM32 рассматривают как основу устройства, где программная логика тесно связана с аппаратной частью. Микроконтроллер считывает сигналы, управляет исполнительными цепями, обменивается данными с датчиками, хранит параметры, обрабатывает события реального времени и обеспечивает диагностику. Такая роль отличается от роли одноплатного компьютера. Здесь нет избытка ресурсов, зато есть контроль над временем реакции, режимами сна, прерываниями и доступом к периферии.

На уровне продуктовой стратегии STM32 удобен для масштабирования. В линейке есть недорогие микроконтроллеры для базовой логики, серии с развитой аналоговой частью, варианты для батарейных устройств, производительные MCU с графикой, FPU, кэшем и внешней памятью, а также беспроводные решения. Это снижает риск раннего архитектурного тупика: при росте требований не всегда требуется менять платформу целиком.

Компактная плата Blue Pill показывает типовой формат недорогого модуля на базе STM32.

Таблица показывает не жесткую классификацию, а инженерную опору для первичного выбора. Внутри каждой группы есть исключения, разные ревизии и кристаллы с узкой специализацией. Поэтому после выбора направления обязательно сверяют datasheet, reference manual, errata sheet и наличие нужного корпуса у поставщиков.

Архитектура STM32 в разработке устройств

Архитектура STM32 строится вокруг ядра Cortex-M, шинной структуры, памяти, периферийных блоков и системы прерываний. Сильная сторона платформы - сочетание программируемой логики и аппаратных ускорителей, разгружающих ядро.

Ядра Cortex-M и периферия

Ядро определяет вычислительные ресурсы, но не описывает весь микроконтроллер. Для устройства не меньше значат таймеры, DMA, АЦП, интерфейсы, контроллеры питания и средства защиты.

В STM32 применяются разные ядра Cortex-M: от энергоэффективных Cortex-M0 и Cortex-M0+ до Cortex-M4, Cortex-M7 и Cortex-M33 в более сложных линейках. Cortex-M4 и Cortex-M7 часто выбирают для задач с цифровой обработкой сигналов, где нужны DSP-инструкции и операции с плавающей точкой. Cortex-M33 интересен проектам, где важны механизмы изоляции и аппаратная поддержка TrustZone в совместимых сериях.

Периферия в STM32 не является второстепенной частью. Таймеры формируют ШИМ, считают импульсы, запускают измерения АЦП и синхронизируют цепочки событий. UART, SPI, I2C, USB, CAN, FDCAN, Ethernet и SDMMC закрывают разные сценарии обмена. АЦП и ЦАП связывают устройство с аналоговым миром. Компараторы, операционные усилители и внутренние источники опорного напряжения в ряде серий сокращают внешнюю обвязку.

Практическая ценность архитектуры проявляется в автономной работе периферийных блоков. Таймер запускает АЦП, DMA переносит результат в память, прерывание вызывается только после заполнения буфера. Ядро не тратит время на каждую выборку. Такая схема дает стабильную частоту дискретизации и освобождает ресурсы для алгоритмов, связи или пользовательского интерфейса.

Плотная разводка и набор компонентов на плате требуют согласования схемотехники, трассировки и прошивки.

Память, шины и DMA

Производительность STM32 зависит не только от частоты ядра. Узкие места часто появляются в доступе к памяти, работе кэша, конфигурации DMA и конкуренции периферии за шины.

Flash хранит код и константы, SRAM используется для стека, куч, буферов обмена, RTOS-объектов и временных данных. В старших сериях встречаются несколько доменов памяти с разной скоростью доступа. Там важно размещать данные осознанно: буферы DMA - в область, доступную контроллеру DMA, критичный код - в быстрый участок, крупные массивы - с учетом кэша и выравнивания.

DMA снижает нагрузку на CPU, уменьшает джиттер и делает потоковые операции устойчивее. Передача по SPI, прием UART, запись АЦП, вывод данных на дисплей, обмен с аудиокодеком - эти задачи выигрывают от DMA. Но настройка требует аккуратности: неверный размер элемента, конфликт канала, ошибочное выравнивание буфера или забытая очистка кэша приводят к дефектам, которые трудно ловить на уровне прикладного кода.

Еще один слой архитектуры - тактирование. STM32 обычно содержит несколько источников и доменов тактовой частоты: внутренние RC-генераторы, внешний кварц, PLL, отдельные частоты для шин и периферии. Ошибка в clock tree влияет на UART baud rate, частоту USB, период ШИМ, время преобразования АЦП и энергопотребление. Поэтому схема тактирования фиксируется в проектной документации так же внимательно, как электрическая схема питания.

Как выбрать микроконтроллер STM32?

Выбор STM32 начинается с требований изделия, а не с привычной платы разработки. Нужны расчет периферии, запас памяти, корпус, температурный диапазон, режим питания и план выпуска.

Критерии выбора серии

Корректный выбор микроконтроллера снижает стоимость платы, упрощает прошивку и уменьшает риск переделки. Ошибка на этом этапе переносится в схемотехнику, трассировку, код и испытания.

Первый вопрос - какие функции должны выполняться аппаратно. Если требуется несколько каналов ШИМ для двигателя, важна не только частота ядра, но и класс таймеров. Если изделие измеряет аналоговый сигнал, смотрят разрешение АЦП, скорость, входные каналы, источники опорного напряжения и требования к разводке. Если нужен USB, проверяют поддержку нужного режима, требования к частоте и наличие внешней обвязки. Для CAN или FDCAN важны не только контроллеры внутри MCU, но и внешний трансивер, защита линии и топология сети.

Второй вопрос - ресурс памяти. Flash должна покрывать код приложения, загрузчик, таблицы, локализацию, настройки и резерв под обновления. SRAM должна вместить стеки задач, буферы связи, массивы измерений, графические буферы, контекст RTOS и диагностические структуры. Запас в памяти не является роскошью. Он нужен для исправлений, новых форматов обмена и сервисных функций.

Третий вопрос - корпус и выводы. На раннем прототипе удобно взять плату Nucleo или Discovery, но серийное устройство живет в других ограничениях. Важны шаг выводов, доступность монтажа, количество слоев платы, тепловой режим, резервные выводы и совместимость с испытательной оснасткой. Если два сигнала конфликтуют в альтернативных функциях одного вывода, эта проблема должна всплыть до разводки платы.

• Список интерфейсов и каналов
• Расчет Flash и SRAM
• Требования к питанию
• Частоты шин и периферии
• Корпус и число выводов
• Температурный диапазон изделия
• Доступность для серийного выпуска

Полезный прием - составить матрицу требований. В ней каждая функция изделия связана с конкретным блоком STM32. Кнопка описывается как GPIO с подтяжкой, фильтрацией и прерыванием. Датчик привязывается к I2C с нужной скоростью, адресом, питанием и сценарием отказа. Такой подход быстро показывает, где есть избыток, а где ресурсов уже не хватает.

ПО для разработки на STM32

Программная часть STM32 включает стартовый код, конфигурацию тактирования, драйверы периферии, прикладную логику, средства диагностики и сценарии обновления. Выбор уровня абстракции влияет на скорость разработки, переносимость и контроль над временем выполнения.

HAL, LL и регистровый уровень

В проектах на STM32 используют разные уровни доступа к периферии. У каждого уровня есть своя цена: скорость старта, читаемость, контроль, зависимость от библиотек и трудоемкость сопровождения.

Разработка встроенного ПО идет рядом с проверкой сигналов, питания и поведения макета.

STM32CubeMX и STM32CubeIDE ускоряют начальную конфигурацию. Инженер задает выводы, тактирование, периферию, DMA, прерывания и middleware, после чего получает проект с кодом инициализации. Это экономит время, но не отменяет чтения reference manual. Сгенерированный код нужно проверять: частоты, приоритеты прерываний, порядок включения периферии, настройки GPIO и обработку ошибок.

В зрелых проектах часто сочетают уровни. HAL применяют для некритичной периферии, LL - для таймеров и DMA, прямой доступ к регистрам - для узких мест. Такой подход сохраняет скорость разработки и дает контроль там, где он действительно нужен. Главное - закрепить правила в проекте. Если один модуль пишет в регистры после HAL-инициализации без документации, команда получает трудно воспроизводимые дефекты.

Отдельный вопрос - структура прошивки. Для коммерческого устройства недостаточно функции main с бесконечным циклом. Нужны слои: драйверы, сервисы, прикладная логика, форматы обмена, диагностика, хранение настроек, обработка отказов. При наличии RTOS добавляются задачи, очереди, mutex, таймеры и приоритеты. При отсутствии RTOS требуется дисциплина в событийной архитектуре, иначе главный цикл превращается в набор зависимых задержек.

Работа с ошибками должна быть спроектирована заранее. Таймаут I2C, переполнение UART, отказ датчика, сбой записи Flash, запрещенное значение калибровки - это штатные ситуации для встроенной системы. Прошивка должна не зависать, а переводить устройство в безопасное состояние, записывать диагностический код и давать сценарий восстановления.

Аппаратное проектирование устройств на STM32

Аппаратная часть определяет, насколько стабильно микроконтроллер выполнит свои функции. Даже корректная прошивка не компенсирует ошибки питания, земли, развязки, тактирования и интерфейсной защиты.

Трассировка печатной платы влияет на питание, помехоустойчивость, аналоговые измерения и стабильность интерфейсов.

Питание, тактирование и разводка

STM32 чувствителен к качеству питания и разводке так же, как любой микроконтроллер с быстрой цифровой логикой и аналоговыми узлами. Базовые правила здесь важнее сложных приемов.

Питание проектируют от требований всего устройства. Нужно учитывать диапазон входного напряжения, броски при включении, пусковые токи внешних модулей, режим сна, резервное питание RTC, шум DC/DC-преобразователей и требования аналоговой части. Развязочные конденсаторы ставят близко к выводам питания, а цепи VDDA и VREF защищают от цифровых помех. Для точных измерений АЦП недостаточно выбрать разрядность в конфигураторе. Нужны стабильная опора, корректная входная цепь, подходящее сопротивление источника и грамотная земля.

Сброс и загрузка также относятся к аппаратной надежности. Линии NRST, BOOT0 и отладочный интерфейс должны быть доступны для производства и сервиса. Если изделие будет обновляться в корпусе, надо заранее определить канал обновления: UART, USB, CAN, Ethernet, BLE или собственный формат обмена. При этом загрузчик не должен мешать штатному запуску, а защита памяти должна соответствовать сервисной модели.

Разводка платы зависит от частот и интерфейсов. Для низкоскоростных GPIO достаточно базовой аккуратности, но USB, Ethernet, SDMMC, высокоскоростной SPI, внешняя память и радиочасть требуют контроля импеданса, длины линий, возвратных токов и экранирования. При работе с кварцем важны короткие дорожки, правильные емкости нагрузки и чистая зона без шумных сигналов. Тут мелочь не мелочь. Один неверный переходной участок рядом с кварцем иногда дает плавающий запуск.

• Развязка у каждого вывода питания
• Отдельное внимание к VDDA и VREF
• Доступ к SWD на плате
• Корректная линия сброса
• Проверка BOOT-конфигурации
• Защита внешних интерфейсов
• Тестовые точки для производства

При проектировании серийного устройства нужно думать не только о первом включении. Плата должна тестироваться на производстве, прошиваться без ручных операций, иметь понятные контрольные точки и выдерживать отклонения компонентов. Если отладочный разъем не помещается в корпусе, закладывают контактные площадки под игольчатую оснастку. Если устройство работает в поле, добавляют цепи защиты от ЭСР, перенапряжений и ошибок подключения.

Как отлаживать устройства на STM32?

Отладка STM32 - это проверка взаимодействия схемы, прошивки, периферии и внешней среды. Осциллограф, логический анализатор и SWD-отладчик здесь дополняют друг друга.

Осциллограф помогает проверить реальные сигналы, фронты, уровни и периодичность обмена.

SWD, JTAG и трассировка

SWD стал базовым интерфейсом для прошивки и отладки STM32. Он занимает мало выводов и дает доступ к остановке ядра, просмотру памяти, регистрам, точкам останова и пошаговому исполнению.

На раннем этапе SWD позволяет находить ошибки инициализации: неверную частоту, сбой старта PLL, неправильный приоритет прерывания, HardFault, запись в запрещенную область памяти. Но встроенная отладка не показывает электрическую картину. Если UART принимает мусор, надо смотреть частоту, фронты и землю. Если АЦП шумит, нужен анализ опоры, разводки и источника сигнала. Если DMA портит буфер, важно проверить адреса, кэш и момент инвалидации данных.

Точки останова полезны, но в системах реального времени они искажают поведение. Остановка ядра меняет тайминги, нарушает обмен по каналам связи, влияет на watchdog и периферию. Поэтому в прошивку закладывают легкую диагностику: счетчики ошибок, кольцевой журнал, события состояния, вывод через UART, ITM или другой канал. Диагностика не должна разрушать временную модель устройства.

Испытания стоит разделять на уровни. Сначала проверяют питание, сброс, токи и тактирование. Затем - GPIO, интерфейсы, датчики, память, исполнительные цепи. После этого запускают сценарии нагрузки: длительный обмен, быстрые прерывания, переполнение буферов, переходы в сон, восстановление после ошибки. Финальный этап - климат, помехоустойчивость, ресурсные тесты и проверка обновления прошивки.

• Проверка питания до прошивки
• Чтение device ID
• Тест тактирования и GPIO
• Проверка каждого интерфейса
• Тест ошибок и таймаутов
• Контроль watchdog
• Длительный прогон нагрузки

Отладка должна быть воспроизводимой. Если дефект найден только на одной плате, его все равно описывают формально: условия, версия прошивки, ревизия платы, температура, питание, последовательность действий, лог. Так команда отделяет случайный монтажный дефект от системной ошибки проектирования.

Преимущества и ограничения STM32

Платформа STM32 сильна широкой линейкой, развитой экосистемой и понятной моделью разработки. Но она требует инженерной дисциплины: документация, errata, проверка сгенерированного кода и грамотная архитектура обязательны.

Преимущества STM32 раскрываются тогда, когда микроконтроллер выбирают под требования изделия. В этом случае платформа помогает быстрее перейти от прототипа к проверенной аппаратно-программной архитектуре.

Главное преимущество STM32 - сочетание выбора и преемственности. Для разных изделий доступна близкая среда разработки, схожие принципы настройки периферии и единая логика работы с документацией. Это ускоряет обучение команды и уменьшает зависимость проекта от одного конкретного чипа. При этом перенос между сериями нельзя считать автоматическим. Различия в регистрах, DMA, clock tree, кэше, Flash, загрузке и периферии требуют проверки.

Второе преимущество - зрелая инструментальная база. STM32CubeMX упрощает конфигурацию, STM32CubeIDE обеспечивает сборку и отладку, пакеты STM32Cube дают HAL, LL, middleware и демонстрационные проекты. Для старта это серьезная поддержка. Для промышленного проекта это заготовка, а не готовая архитектура. Инженеру все равно нужно знать, что делает код инициализации и какие ограничения есть у выбранного MCU.

Третье преимущество - развитая периферия. Во многих проектах именно она определяет успех. Аппаратные таймеры, DMA, компараторы, АЦП, интерфейсы связи, криптографические блоки и контроллеры внешней памяти сокращают нагрузку на ядро и уменьшают внешнюю обвязку. Грамотный проект на STM32 часто выглядит сдержанно: ядро не занято постоянным опросом, события запускаются аппаратно, а прошивка реагирует на готовые состояния.

Ограничения STM32 связаны не со слабостью платформы, а с ее гибкостью. Чем больше настроек и периферии доступно, тем выше требования к квалификации разработчика.

Порог входа выше, чем у простых 8-битных MCU. Количество настроек велико, а ошибка в одном бите конфигурации меняет поведение всего устройства. Сгенерированный код иногда создает иллюзию завершенной работы. Проект собирается, светодиод мигает, интерфейс отвечает. Но под нагрузкой обнаруживаются гонки, переполнение стека, неверные приоритеты прерываний и зависимость от задержек.

Еще одно ограничение - сложность старших серий. Кэш, MPU, внешняя SDRAM, дисплейные интерфейсы, несколько доменов питания и сложная система шин требуют опыта. Если задача не нуждается в таких ресурсах, более простая серия даст меньший риск и понятную отладку. Инженерный выбор здесь прагматичен: лишний ресурс полезен только тогда, когда команда умеет им управлять.

Для серийного устройства критичны жизненный цикл компонента и поставки. Перед утверждением схемы проверяют статус продукта, альтернативы в той же линейке, доступные корпуса, сроки поставки, требования к программированию и защиту от чтения. Грамотная архитектура предусматривает замены без полной переработки платы и прошивки, хотя такая цель не всегда достижима полностью.

Как организовать проект на STM32?

Проект на STM32 лучше строить как связанный инженерный процесс: требования, выбор MCU, прототип, схема, плата, прошивка, отладка, испытания и подготовка производства. Разрыв между этими этапами ведет к дорогим исправлениям.

Этапы разработки устройства

Последовательность работ помогает удержать связь между требованиями, схемой, кодом и производством. Без такой связи проект быстро накапливает технический долг.

Работу начинают с технического задания. В нем фиксируют функции изделия, входы и выходы, интерфейсы, питание, условия эксплуатации, требования к времени реакции, обновлению прошивки, защите, диагностике и производственному тесту. Без такого документа команда выбирает микроконтроллер по привычке или по доступной плате разработки. Это быстрый путь к переработке.

После выбора серии формируют прототип. Его задача - проверить рисковые узлы, а не повторить финальное устройство. Если риск связан с АЦП, тестируют аналоговый тракт. Если риск в радиоканале, проверяют связь и энергопотребление. Если риск в интерфейсе с дисплеем, измеряют пропускную способность, память и время обновления. Прототип должен отвечать на инженерные вопросы, а не ограничиваться демонстрацией включения платы.

Далее создают схему и печатную плату. На этом этапе сверяют datasheet, reference manual, application notes, errata и требования к layout. Конфигурация выводов из STM32CubeMX полезна как проверка альтернативных функций, но электрическая схема остается ответственностью разработчика. Все внешние цепи должны иметь расчет: подтяжки, фильтры, согласование, защита, питание, терморежим.

Параллельно строят архитектуру прошивки. Она должна отделять аппаратные драйверы от прикладной логики. Тогда замена датчика, изменение формата обмена или перенос на близкий STM32 не разрушает весь код. В проекте фиксируют стиль обработки ошибок, правила прерываний, модель времени, формат логов, структуру конфигурации и порядок обновления.

Перед серийным выпуском проводят валидацию. Проверяют не только штатные сценарии, но и отказы: обрыв датчика, некорректное питание, потерю связи, сбой записи, перезапуск во время обновления, ложные импульсы, переполнение буфера. Watchdog должен восстанавливать систему, но не скрывать дефект. Если устройство перезапускается без диагностического следа, команда теряет данные для исправления.

• Требования и риски
• Выбор серии STM32
• Прототип критичных узлов
• Схема и разводка
• Архитектура прошивки
• Отладка и испытания
• Подготовка производства

Финальный результат разработки на STM32 представляет собой устройство, у которого аппаратная часть, код, производственный процесс и сервисная модель согласованы между собой. Когда платформа выбрана осознанно, STM32 дает сильную основу: широкую периферию, масштабируемые серии, развитые инструменты и предсказуемую разработку. Когда выбор сделан поверхностно, те же функции превращаются в источник скрытых ошибок. Поэтому профессиональный проект начинается с требований, проходит через проверку рисков и заканчивается документированной, проверенной архитектурой.
