Таймер собран на микроконтроллере ATtiny2313 фирмы Atmel. Контроллер работает от внешнего генератора частотой 8MHz. Устройство отсчитывает интервал времени от 1 до 90 минуты, затем отключает нагрузку и подает звуковой сигнал. Кнопки S2 и S3 служат для установки заданного промежутка времени (больше/меньше). Кнопка S1 запускает или останавливает таймер.

Схема устройства

Таймер 1 - 90 мин. на ATtiny2313+LCD - схема

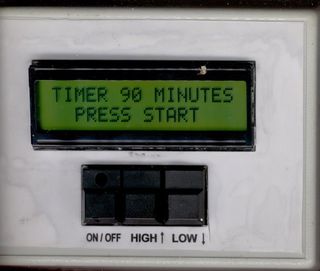

Вся информация выводится на LCD дисплей (16x2 HD44780). Чтобы запустить таймер кнопками S2 и S3 установите нужный Вам интервал времени, затем нажмите кнопку S1 (старт), прозвучит короткий сигнал и включится реле нагрузки. В любой момент можно остановить таймер, нажав на кнопку "Старт". По истечении заданного времени реле нагрузки отключится и сигнал будет работать пока не будет нажата кнопка "Старт"

Fuse - биты


Архив для статьи "Таймер 1 - 90 мин. на attiny2313+LCD "
Описание:
Размер файла: 2.24 KB Количество загрузок: 2 201 Скачать

Комментарии

0 #1 Виталий 01.07.2012 05:20
Можно ли посмотреть исходники? :-)
Виталий
Сообщить модератору
0 #2 AntonChip 14.10.2016 18:47
Исходный код добавил в архив
