Таймер полива растений (универсальный таймер) на ATmega644

Основная задача устройства в определенное время или на интервал времени включать и выключать систему полива растений, также прибор можно использовать в качестве универсального суточного таймера. Устройство построено на базе микроконтроллера ATmega644, который тактируется от внешнего кварцевого резонатора частотой 7,372MHz.

Возможности:

- 14 зон (выходов);
- Каждая зона (выход) может быть запрограммирована 8-ю различными программами;
- Часы реального времени с резервной батареей (CR2032);
- Питание AC IN / OUT - от ~ 24В до ~ 230 В переменного тока (не для гидросистем);
- 3 различных языка: английский (по умолчанию), венгерский, румынский;
- 3 различных режима: выключен, авто, ручной.

Схема таймера

Установка часов:

1) Длительное нажатие (примерно 3 сек.) на кнопку 3 (Back/Escape)
2) Изменение числа кнопкой 1 (Change No.)
3) Подтверждение (часы, минуты, день недели, число, месяц, год) кнопкой 2 (Enter)

Установка языка:

1) Выключите устройство (или нажмите кнопку сброса).
2) Включите устройство с нажатой кнопкой 2 (Enter), откроется меню "Язык"
3) Изменение языка (EN, HU, RO) кнопкой 1 (Change No.)
4) Выйти из меню нажав кнопку 3 (Back/Escape)

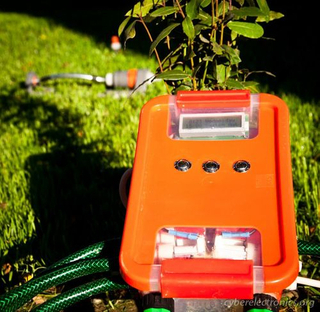

Фото готового устройства

Видео работы таймера
