Блок питания построен на базе понижающего преобразователя напряжения LM2576ADJ, который обеспечивает ток нагрузки до ЗА и позволяет регулировать выходное напряжение от 0 до 25 Вольт. В схеме был использован вариант преобразователя имеющий исполнение, позволяющее регулировать напряжение выхода. Из-за высокой эффективности преобразователей на них рассевается значительно меньше тепла, это приводит к тому, что для отвода тепла достаточно минимальной площади радиатора. Также эти преобразователи требуют минимального количества внешних компонентов, просты в использовании, имеют внутренний генератор частоты и схему компенсации частоты. Схема выключения позволяет переводить преобразователь в режим пониженного энергопотребления (shutdown), типовое потребление в этом режиме составляет 90 мкА. Также предусмотрено выключение прибора при перегреве.

Источник питания на LM2576ADJ и ATmega8 - схема управления

Схема управления блока питания

Источник питания на LM2576ADJ и ATmega8 - схема силовой части

Схема силовой части блока питания

Задачу управления этим преобразователем, а также измерением напряжения и тока взял на себя микроконтроллер Atmega8. Тактовый генератор микроконтроллера работает от внешнего кварца частотой 8MHz.

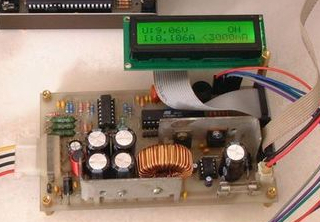

Измеренные показания напряжения, тока, состояния защиты блока питания высвечиваются на LCD индикаторе, размером 16х2 и управляющим контроллером HD44780.

Схема измерения напряжения и тока собрана на операционном усилителе LM324. Для его питания используется преобразователь ICL7660, работающий в режиме инвертера и выдающий отрицательное напряжение 9 Вольт.

Для установки требуемых значений напряжения и тока служит клавиатура, где кнопки:

S1 - вкл/выкл;
S2 - увеличение напряжения;
S3 - уменьшение напряжения;
S4 - увеличение тока;
S5 - уменьшение тока.


Архив для статьи "Источник питания на LM2576ADJ и Atmega8"
Описание: Файл прошивки микроконтроллера, исходный код программы(Basic), макет печатной платы
Размер файла: 63.48 KB Количество загрузок: 3 687 Скачать
